Záznam přednášky Jindřišky Dolinové z letošního HPST semináře Novinky a trendy (nejen) Agilent Technologies na téma možností automatické přípravy vzorků pro PFAS analýzy ve vodách.
Již více než dvacet let se zabývá německý výrobce laboratorních přístrojů LCTech GmbH vývojem, výrobou a prodejem přístrojů pro automatizaci přípravy vzorků potravin a životního prostředí před analýzou organických polutantů chromatografickými technikami. Výrobce nabízí přístrojové vybavení včetně aplikační podpory v ucelených řadách pro kapalné i pevné matrice.
V návaznosti na nové typy analýz dle nových evropských směrnic výrobce rozšířil svou modulární sestavu automatu Freestyle o nové vybavení umožňující dávkování větších objemů vodných vzorků při extrakcích na pevnou fázi (Freestyle XANA). V tomto uspořádání také zvýšil průchodnost přístroje možností paralelního zpracování tří vzorků vedle sebe při SPE extrakci. Objem eluátu po SPE extrakci lze dále redukovat zakoncentrováním při použití koncentračního modulu EVA a dosáhnout tak lepších mezí stanovitelnosti.
Výrobce LCTech
- na trhu od roku 1993 jako distributor produktů Pickering
- německý výrobce specializovaný na instrumentaci pro přípravu vzorků při analýzách organických sloučenin před chromatografickou analýzou a při přípravě vzorků pro analýzy mykotoxinů
Nabídka LCTech
Automatický robotizovaný systém Freestyle
- SPE, GPC, zakoncentrování vzorků, přímý nástřik na LC kolonu
Příprava vzorků před analýzou POPs
- automaty pro přečišťování vzorků, zakoncentrování vzorků
Systém pro gelovou permeační chromatografii

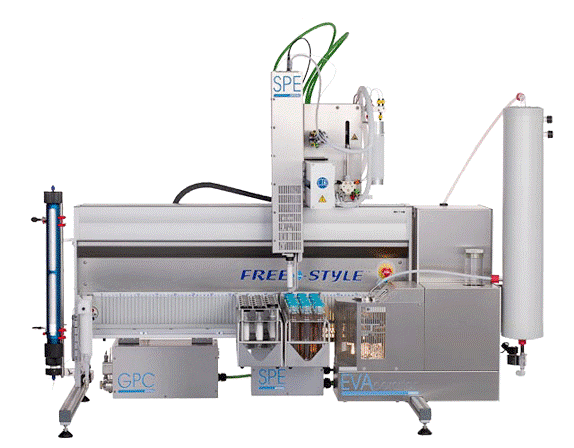

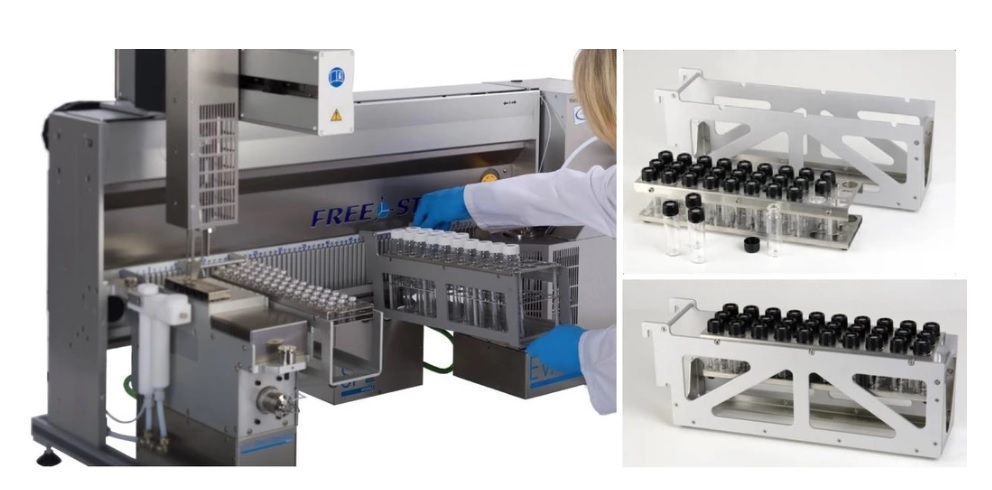

LCTech Freestyle
Základní systém Freestyle Basic

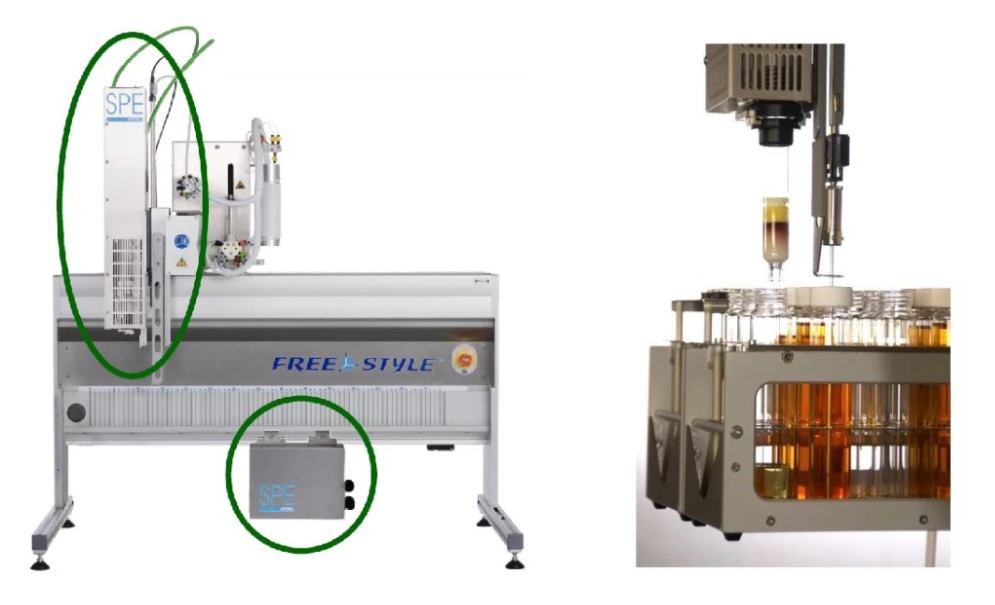

- Freestyle SPE
- Frestyle ThermELUTE (příprava vzorků pro mykotoxiny)
- Freestyle HPLC Direct Injection
- Freestyle EVA
- Freestyle GPC
- Freestyle XANA, Freestyle QuEChERs (specifické aplikace)
- Možnosti automatizace přípravy vzorků před chromatografickou analýzou – Freestyle od německého výrobce LCTech (2021)
- Příprava vzorků pomocí automatu Freestyle ve forenzních a toxikologických analýzách (2022)

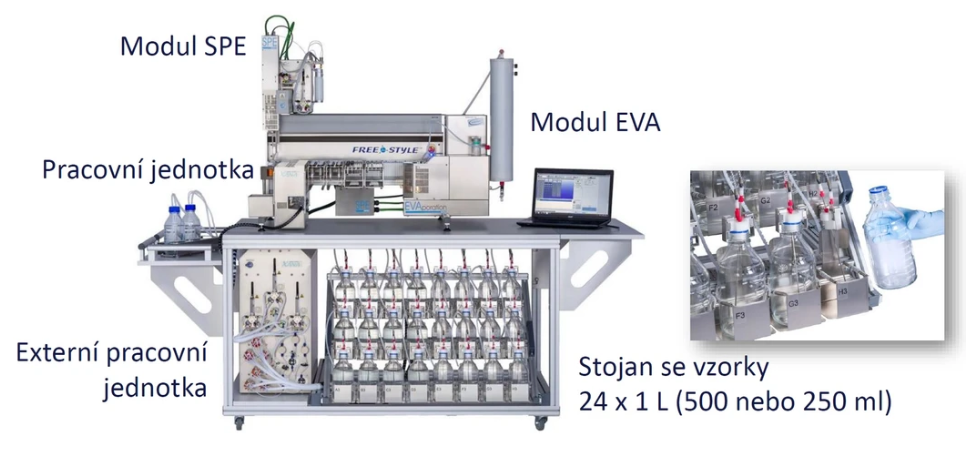

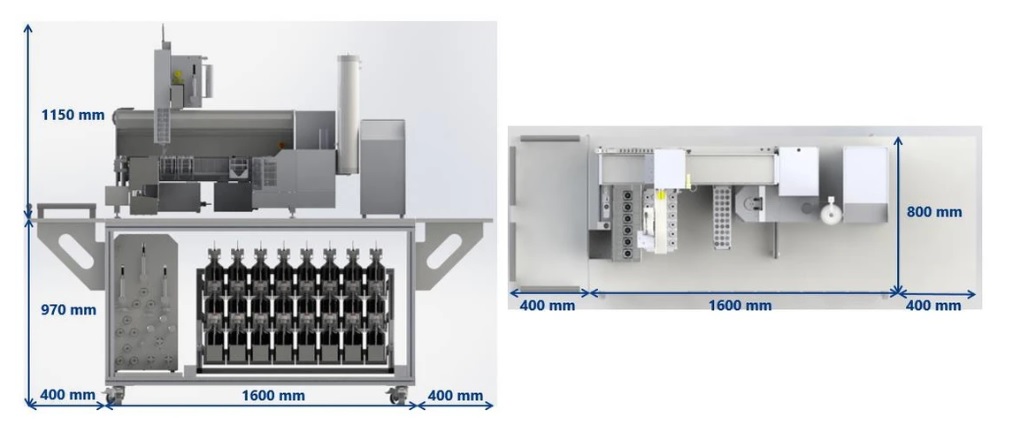

Freestyle XANA
- analýzy vod životního prostředí
- PFAS (PTFE hadičky v přístroji jsou nahrazeny polyethylenem a polypropylenem), akrylamid, aromatické aminy, epichlorhydrin, explozivní látky, PAHs , chemikálie, pesticidy, farmaceutika, umělá sladidla, xenoestrogeny atd.
Skládá se z
- Freestyle Basic
- Modul SPE
- Stojan na 24 x 1 L vzorky
- Modul EVA je volitelné příslušenství
Stojan se vzorky
- Speciální mechanismus pro uzavření láhve
- Kapilára pro nasávání vzorku je výškově nastavitelná
- Možnost proplachu láhve po aplikaci vzorku
- Možnost připojení externích 10 L lahví k systému
- Lze použít plastové vzorkovnice za použití adaptérů

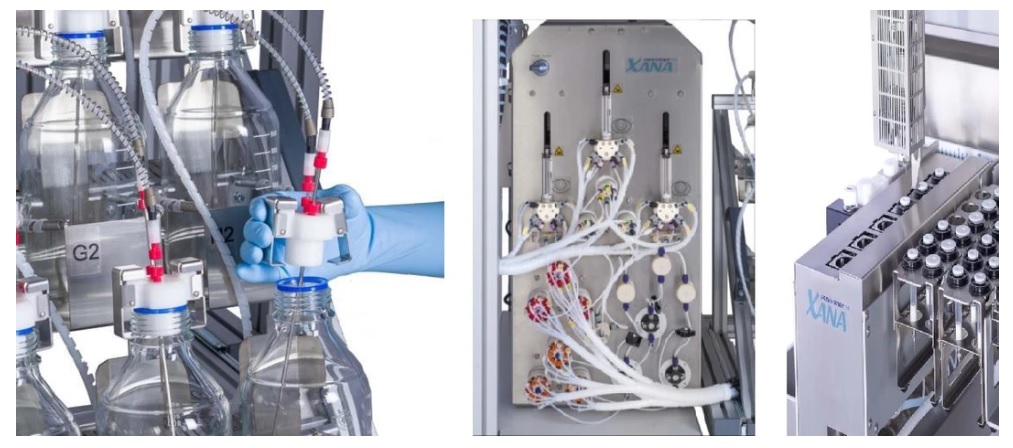

Externí pracovní jednotka
- Paralelní zpracování 3 vzorků
- Dávkování 3 vzorků do objemu 4 L nebo až 10 L (upgrade)
- Zajišťuje procesy v pracovní jednotce, která nakládá s SPE kolonkami
Pracovní jednotka
- paralelní zpracování 3 vzorků
- 3 pozice pro SPE aplikaci
- 3 pozice pro sušení SPE kolonek
Další technické detaily
- Separace organického a vodného odpadu
- Senzory pro kontrolu úniku kapaliny
- Detekce prázdné vzorkovnice
Aplikace AN0033 Aplikace AN0033 (500 ml vody s obohacením 10 ng /l dle DIN 38407 42)
SPE extrakce
- CHROMABOND HR XAW, 3 mL, 60 mg
- Aplikace xxx ml vzorku
- Eluce 2 x 1,2 ml MeOH /0,1% amoniak
LC-MS/MS analýza
- Agilent Infinity II 1290 + API 5500 Triple Quad , Turbo Spray (ESI)
- C 100/2 NUCLEOSHELL® Bluebird RP18 2.7 μm
- Vodný roztok octanu amonného octan amonný v metanolu
Název sloučeniny / Výtěžnost (%) / STD (%)
1. Polyfluorobutanoic acid (PFBA) / 80 / 3,8
2. Polyfluoropentanoic acid (PFPeA) / 106 / 1,1
3. Polyfluorohexanoic acid (PFHxA) / 101 / 1,3
4. Polyfluoroheptanoic acid (PFHpA) / 106 / 1,5
5. Polyfluorooctanoic acid (PFOA) / 107 / 1,6
6. Polyfluorononanoic acid (PFNA) / 102 / 1,8
7. Polyfluorodecanoic acid (PFDA) / 66 / 2,0
8. Polyfluorobutane sulfonate (PFBS) / 102 / 1,4
9. Polyfluorohexane sulfonate (PFHxS) / 107 / 2,1
10. Polyfluorooctane sulfonate (PFOS) / 79 / 1,7
11. ¹³C₄ perfluorobutanoic acid (¹³C₄ PFBA) / 84 / 2,3
12. ¹³C₂ perfluorohexanoic acid (¹³C₂ PFHxA) / 108 / 1,6
13. ¹³C₄ perfluorooctanoic acid (¹³C₄ PFOA) / 113 / 1,3
14. ¹³C₄ perfluorooctanesulfonic acid (¹³C₄ PFOS) / 85 / 1,8
Aplikace EPA 537.1

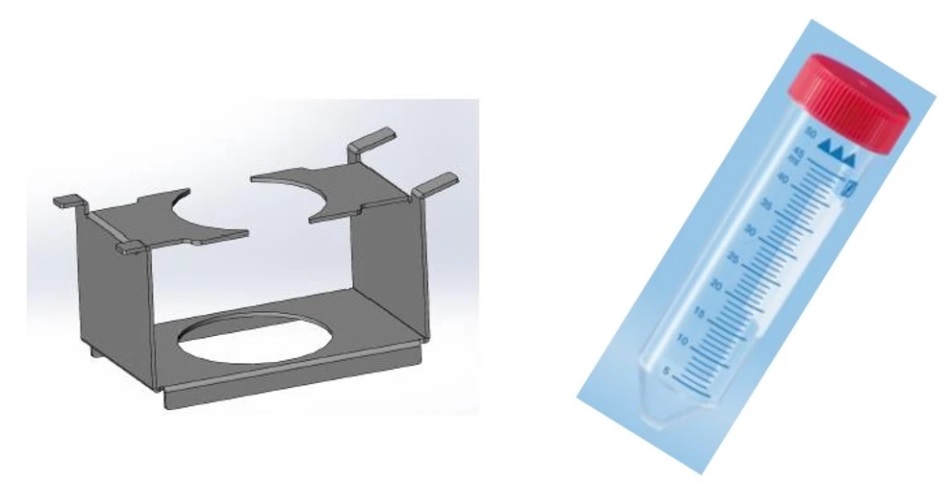

- Adaptéry na 250 ml plastové vzorkovnice
- Eluce do 50 ml Falkonek (jiný typ držáku ve Freestyle)
Volitelné příslušenství
- SPE kolonku lze propojit přímo s modulem EVA a je eluována přímo do koncentrační komory
- Možnost přídavku IS

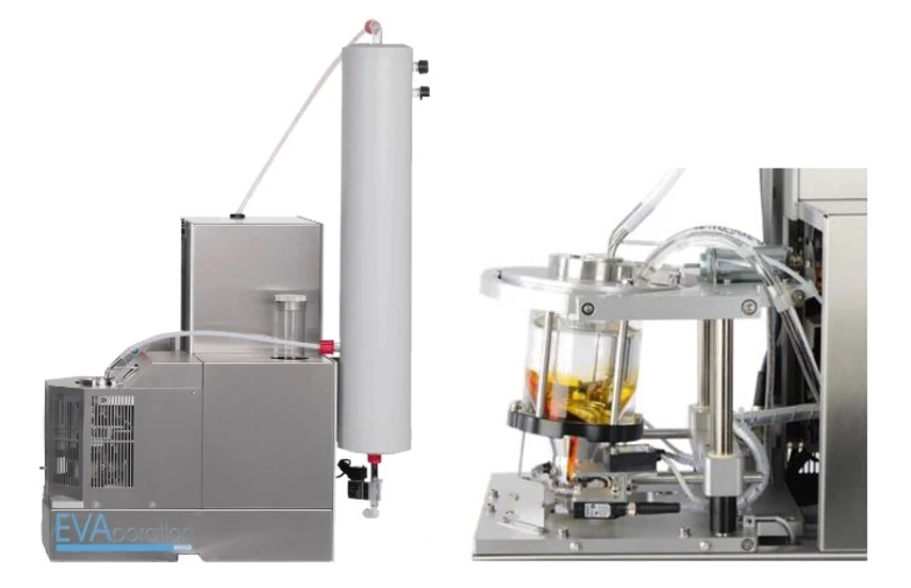

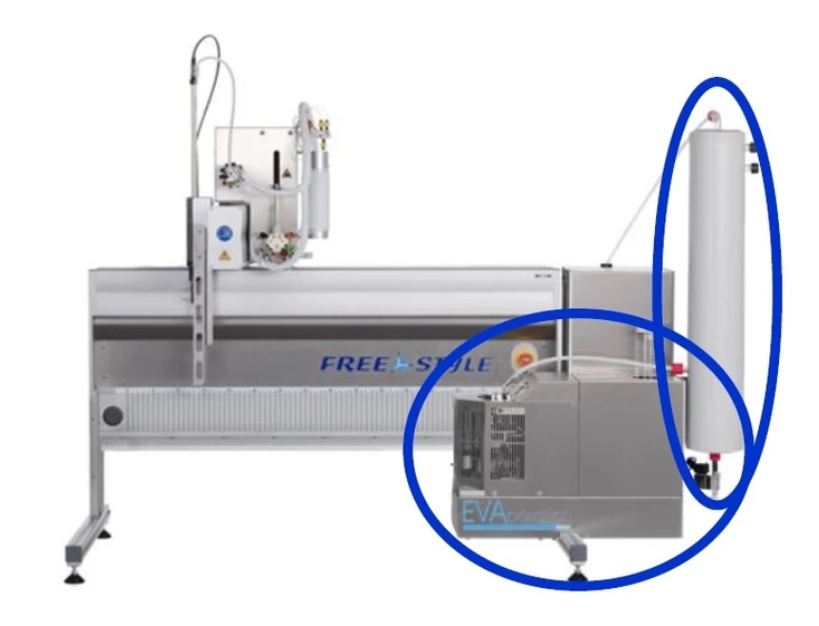

Freestyle EVA
Koncentrační jednotka
- podtlak + proud plynu + vortexování + třepání + ohřev
- Vakuová pumpa, topné těleso a elektronika
- Kontrola teploty vodní lázně a vakuová komora
- Koncentrační komora se senzory
- Zakoncentrování do definovaného objemu, který lze nastavit v rozsahu 0,2 5 ml
- Zakoncentrování do sucha
- Možnost přídavku čistého rozpouštědla (před i po odpařování)
- Maximální objem vzorku 350 ml
- Přímé připojení s SPE nebo GPC aplikací
- Možnost odběru několika alikvotů
- Pracuje automaticky po zadání sekvence vzorků a metod do počítače, přístroj není nutné průběžně obsluhovat
- Umožňuje zpracování vzorků v objemech až v litrech s výstupem do chromatografické vialky
- Systém tlakové kontroly řeší ucpání SPE kolonek, sekvence se v případě ucpání kolonky nezastaví
- Přístroj lze mimo PFAS použít také na další typy analytů
